背景
MS2130，虽然价格只有几十元，但是在1080p下的性能还是很不错的。我有一个MS2130和一个MS2131，但是使用的时候发现他们在设备上的显示名都叫“HDMI TO USB”，一个很不优雅的名字...每次看到这个名字，强迫症就犯了，于是就决心改掉他。
设备大都是通过EDID来获取显示器元数据信息，EDID共有128字节，里面包含了显示器及其性能的参数，包括供应商信息、最大图像大小、颜色设置、厂商预设置、频率范围的限制以及显示器名和序列号的字符串等，具体可参见：什么是EDID，EDID能做什么，EDID基本介绍或EDID - 维基百科
那么，只要修改采集卡的EDID信息，便也许能够实现伪装/模拟成其他显示器的效果。
实践
第一步要做的是，需要导出采集器的固件，这步网络上有不少教程，总结步骤如下
- 打开固件刷写工具
- 界面上选择对应的芯片（MS2130/31）
- 按实际填入VID和PID，一般来说默认的VID是345F；MS2130的PID是2310，MS2131的PID是2131；可以通过iChipGenius功能查看
- 点击Connect连接采集卡
- 选择Flash选项框
- 点击Read读取固件
- 点击SaveTo Bin保存固件
更具体可参考B站大佬教程：【图吧小白教程】MS2130国产采集卡刷校色4K输出固件+备份教程

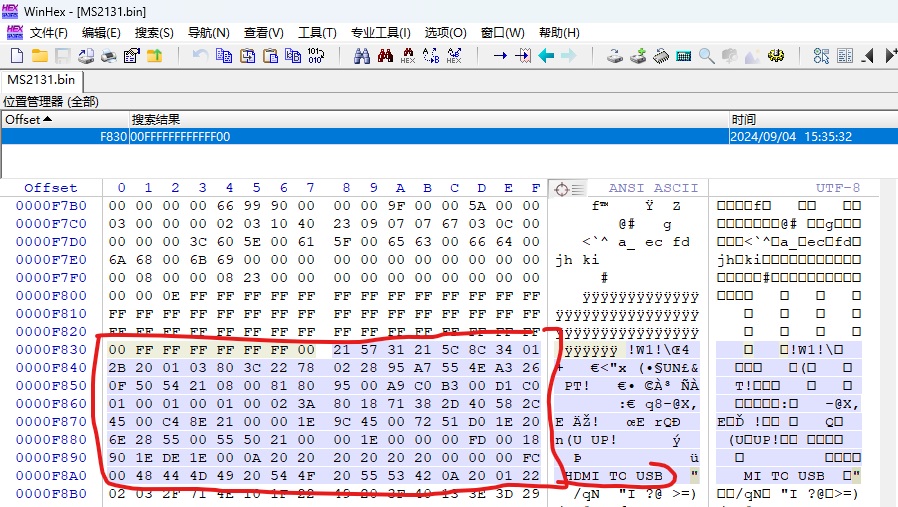

第二步，用任意Hex浏览工具（如WinHex）打开导出的固件文件，搜索EDID的header，果然能找到EDID信息：
：
解析下EDID信息，便看到了那个不顺眼的"HDMI TO USB"：
将这128字节数据保存下来
用各类edid修改器（如EEditGold）修改下型号信息，替换掉固件中的EDID信息，然后用刷写工具刷入修改后到固件，再重新拔插下采集卡，可以看到这次设备将采集卡识别为修改后的型号了：
工具化
以上整套流程下来，时间大多耗费在找EDID解析修改器，重新拼接固件上，步骤很繁琐。于是便写了个工具实现对固件中EDID的一次性修改。
工具原理如下：
- 解析固件，查找EDID的header
- 解析EDID
- 按需修改EDID
- 重新计算EDID校验码，替换原固件中的EDID，并保存修改后的固件到指定的位置。
工具中对EDID的解析是使用了github.com/anoopengineer/edidparser这个package，为了实现EDID的修改，魔改了这个package，目前能够实现对如下基础参数的修改：
- ManufacturerId 三位大写字母，制造商代码，如LEN
- ProductCode 16位产品代码
- SerialNumber 32位序列号
- YearOfManufacture 生产年份
- WeekOfManufacture 生产所在周
- MonitorName 显示器名，比如那个"HDMI TO USB"，最长13位ASCII字符
程序整体使用方法如下：
- 使用固件刷写工具备份采集卡固件
- 按如下步骤生成修改后的固件
ms213x-rename -m <ManufacturerId> -p <ProductCode> -s <SerialNumber> -y <YearOfManufacture> -w <WeekOfManufacture> -d <MonitorName> -o <修改后固件保存位置> <备份的固件位置>举例：
ms213x-rename -m LEN -p 6666 -s 2333 -y 2022 -w 20 -d XianShiQi -o ./modify.bin ./firmware.bin
# 修改firmware.bin的EDID，并输出位modify.bin示例：
- 刷写修改后的固件到采集卡中即可。
如果只是想查看固件中的edid信息，执行ms213x-rename <固件位置>即可，如果需要更详细的信息，加上-v参数：ms213x-rename -v <固件位置>
工具代码和编译release文件见：https://github.com/starainrt/ms213x-rename
将这个修改工具、用于查看VID和UID的ChipGenius、Edid修改器以及固件刷写工具整体打包到我的Onedrive（刷写需谨慎）：https://rapid.b612.me/s/NlJf1 密码：5ftw3q
其他问题与解决方法
使用修改EDID的固件后，在win 10/11上不显示“显示器音频”
这是windows自身的问题，问题复现方法如下：
- 使用旧固件，采集windows系统，windows上音频设备能看到“HDMI TO USB显示器音频”
- 刷写修改EDID后的固件，再次采集同一个windows系统，采集功能正常，但windows上音频设备无法看到这个采集卡的音频输出
使用非windows设备测试或在首次使用此采集卡的windows系统上测试，不会出现此问题，MS2131的录音与音频功能也没有失效。
具体原因可能与通过修改注册表强制更新Windows中显示器音频设备名的方法 这篇文章中记录的原理有关，但使用文中的方法无法解决这个问题，目前也没有能找到这个问题的解决方案，待进一步跟踪。
更新：EDID的问题，重刷一遍就好了
刷写固件当中报错
包括或不限于不小心拔掉了采集卡，或者写入固件时报校验失败或者写入了不合适的EDID。
- 此时，如果USB设备还能识别，flash可能被重置为默认固件，VID和PID会有变化。用ChipGeius之类的工具能看到采集卡的VID和PID，将固件刷写工具中的VID和PID设置为ChipGeius中显示的VID和PID，重新刷写备份的原固件即可救活。
- 如果此时显示不可识别的USB设备，那只能短接针脚救砖了，具体可参考此文：MS2130采集卡reset强刷固件救砖方法-哔哩哔哩
